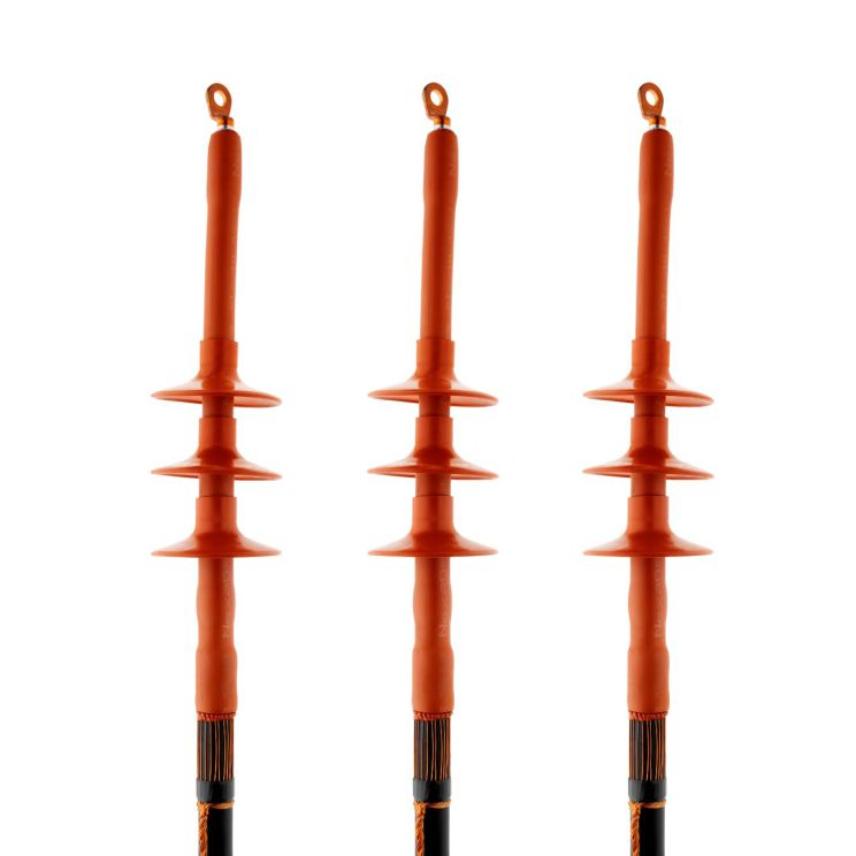

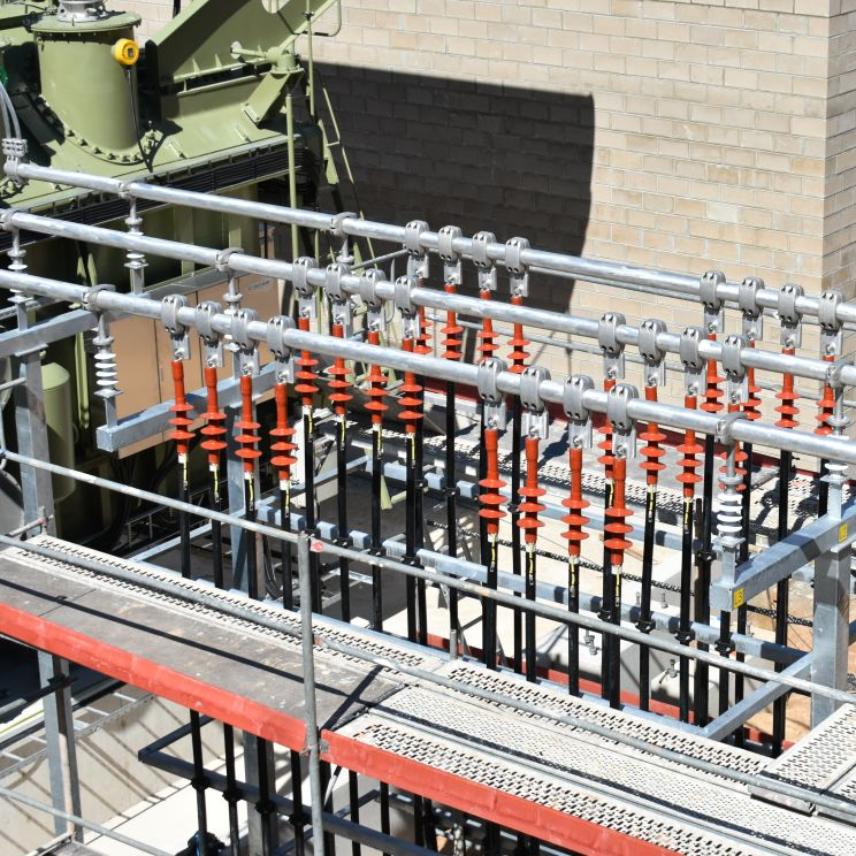

MONOe - Warmschrumpf-Freiluft-Endverschluss, bis 36 kV

MONOe - Warmschrumpf-Freiluft-Endverschluss für Einleiter-Kunststoffkabel, bis 36 kV

Datenblatt PDF

Kontaktieren Sie uns

Beschreibung

Normen

Produkt

IEC 60502-4
Tests

CENELEC HD 629.1

Beschreibung

Anwendung
Der Einleiter-Freiluft-Warmschrumpfendverschluss MONOe wird bei kunststoffisolierten Mittelspannungskabeln mit festverschweißten oder abziehbaren äußeren Leitschichten mit Cu-Drahtschirm oder Cu-Bandschirm eingesetzt.

Dieser hochwertige Systemendverschluss deckt die gesamte Querschnittspalette mit wenigen Größen je Spannungsreihe ab. Der Leiteranschluss erfolgt mit Schraub- oder Presskabelschuh. Für Dreileiterkabel ist der Endverschluss mit zusätzlichem Aufteilungszubehör erhältlich.

Technische Hinweise
Der einteilige, co-extrudierte Isolierkörper GT12 besteht aus einem innenliegenden Feldsteuerschlauch und einem kriechstromfesten äußeren Schlauch. Er wird in einem Schrumpfvorgang auf das vorbereitete Kabel aufgeschrumpft und zeichnet sich durch eine sehr geringe Baulänge aus.

Ein Feldsteuermastik am Übergang der äußeren Leitschicht des Kabels zur Isolierung sorgt für zusätzliche Entlastung im elektrisch beanspruchten Bereich und unterstützt den dauerhaft sicheren Betrieb der Garnitur. Dichtmastik (MBA) am Kabelschuh und im Cu-Schirmdrahtbereich verhindern ein Eindringen von Feuchtigkeit.

Spezifikationen und Normen
Der Endverschluss erfüllt die Anforderungen nach CENELEC HD 629.1 S2 und IEC 60502-4.

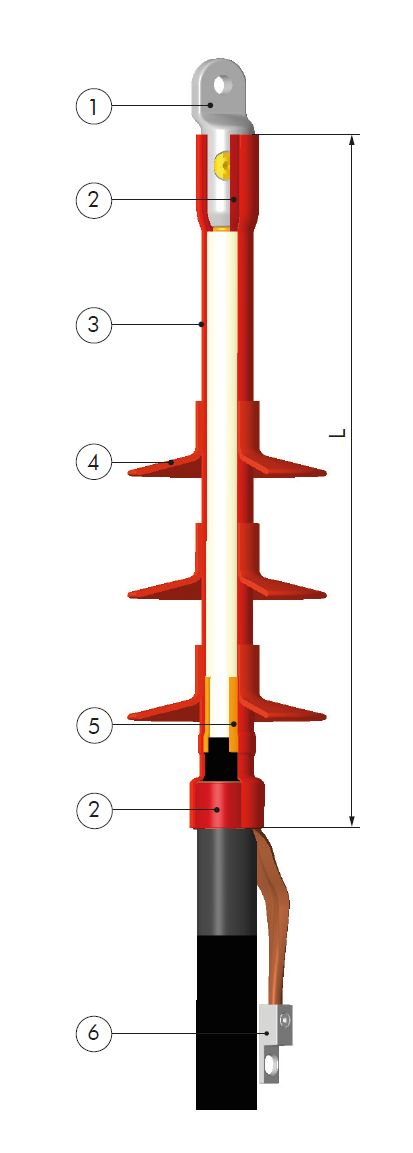

Zeichnung MONOe

Beschreibung und Abmessungen MONOe

1. Schraub- oder Presskabelschuh für den Leiteranschluss
2. MBA Dichtmastik
3. GT12 coextrudierter Isolierkörper
4. DPA Isolationsschirme
5. Feldsteuermastik
6. Schraubkabelschuh für die Kabelschirmdrähte

Technische Daten MONOe

Lieferumfang MONOe

Der Freiluft-Warmschrumpfendverschluss MONOe wird mit folgenden Komponenten geliefert.

Im Lieferumfang enthalten sind auch:
+ Schraubkabelschuh für den Leiter
+ Schirmdrahtkabelschuh
+ Montageanweisung
+ Reinigungstücher
+ Montagekleinmaterial

Kit MONOe

Bestellangaben MONOe

Bestellbezeichnung des Freiluft-Warmschrumpfendverschlusses entsprechend dem verwendeten Kabeltyp bzw. Leiterquerschnitt auswählen.

Bestellbeispiel:
Einleiter-Freiluft- Warmschrumpfendverschluss Typ 24MONOe1.240
für VPE-isolierte Kabel 12/20 kV
70-240 mm² Leiterquerschnitt.
Artikelnummer: 50797

Anmerkung:
Die Zuordnung gilt nur für VPE-isolierte Kabel (Abmessungen nach DIN VDE 0276-620) mit abschälbaren Leitschichten. Bei anderen Kabelaufbauten bitten wir um Werksrückfrage.

¹⁾ Endverschlüsse für abweichende Leiterquerschnitte können auf Anfrage geliefert werden.

Artikelnummern MONOe

Piktogramme MONOe

Technische Hinweise und Anwendungsinformationen (Garnituren)

Die angegebenen Daten wurden gewissenhaft ermittelt, befreien Sie aber nicht von der eigenen Prüfung der von uns gelieferten Produkte auf ihre Eignung für die beabsichtigten Zwecke. Dem aktuellen Stand der Technik folgend, behalten wir uns vor, Änderungen an Kennwerten und Leistungsmerkmalen vorzunehmen. Die Verarbeitung und Anwendung der Produkte erfolgen außerhalb unserer Kontrollmöglichkeit und liegen daher ausschließlich in Ihrem Verantwortungsbereich.

Unsere Erzeugnisse entsprechen den einschlägigen VDE-Bestimmungen, bzw. - soweit erschienen - den entsprechenden DIN-Blättern und IEC-Empfehlungen.

Achtung: Vor Ersteinsatz unbedingt Rücksprache mit dem Hersteller halten.

Die im Katalog beschriebenen Produkte sind für den Anschluss von Energieleiterkabeln (Klasse 1 & 2) der Leiterbauformen rund-eindrähtig (RE) und rund-mehrdrähtig (RM), sektor-eindrähtig (SE) und sektor-mehrdrähtig (SM) sowie rund-mehrdrähtig-verdichtet (RMV) ausschließlich auf blanken Leitern vorgesehen. Leiterfüllmaterialien wie Quellbänder, Puder oder Ähnliches sind vor der Montage vollständig zu entfernen. Die Prüfung der Verwendbarkeit auf Grundlage der tatsächlich vorliegenden Leiterabmessung, obliegt im Einzelfall dem Anwender. Dies gilt auch für die Verwendung der Produkte beim Einsatz flexibler Leiter (Klasse 5 & 6).

Montage mit Schlagschrauber: Nur die von Nexans freigegebenen Schlagschrauber verwenden! In Abhängigkeit von unterschiedlichem Leitermaterial bzw. unterschiedlicher Leiterkonstruktion können sich Abweichungen von den Prüfwerten nach IEC 61238-1 ergeben. Einsatz feindrähtiger Leiter nur nach Rücksprache mit Nexans Power Accessories Germany GmbH.

Unsere Geschäftsbedingungen entsprechen der jeweils neuesten Ausgabe der „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie“. Auf Wunsch senden wir Ihnen eine Kopie zu.

Das Verbindungsmaterial wird vorwiegend in Kartons verpackt geliefert. Wir verwenden nur recyclingfähige Verpackungsmaterialien nach der neuen Verpackungsordnung. Faltkartons werden nicht zurückgenommen. Nach Möglichkeit sind nur vollständige Normalverpackungen zu bestellen.

Der Nachdruck dieses Katalogs ist, auch auszugsweise, nur mit besonderer Erlaubnis gestattet. Änderungen bleiben uns ausdrücklich vorbehalten. Die Abbildungen und Zeichnungen sind nicht unbedingt maßgebend. Die Gewichtsangaben sind annähernd und schließen die Kartonverpackung mit ein. Mit diesem Katalog werden frühere Ausgaben ungültig. Ausführungen, die nicht im Katalog enthalten sind, erhalten Sie auf Anfrage.

Hof, im Mai 2021
