Schraubkabelschuh mit 2 Laschenbohrungen, bis 52 kV

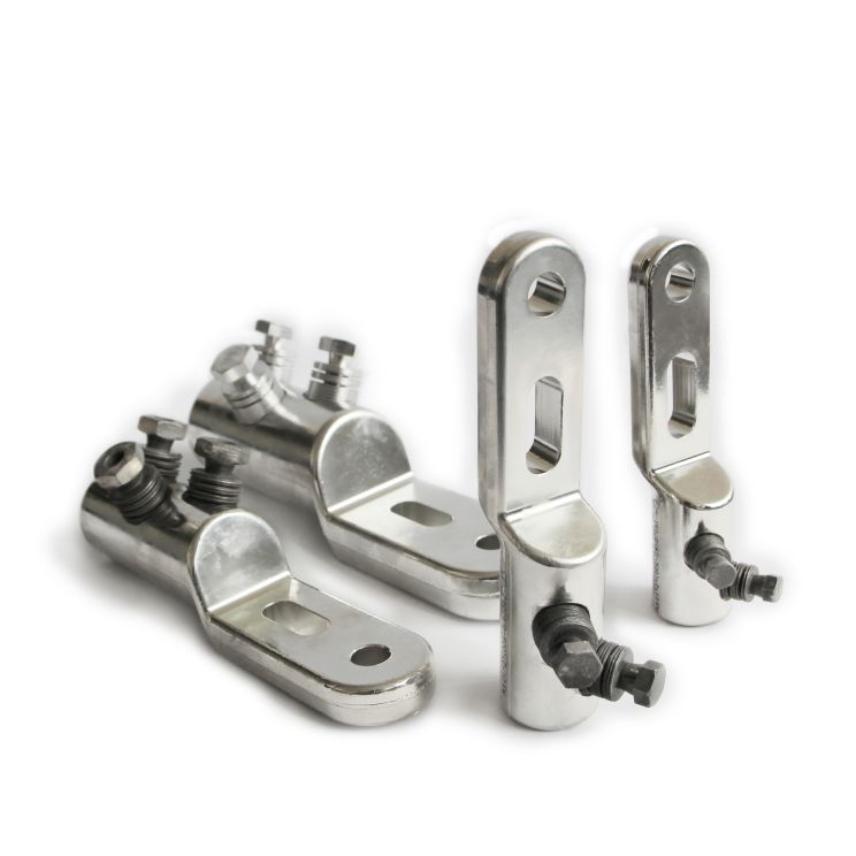

GPH® Schraubkabelschuh bis 52 kV, zentrisch, mit 2 Laschenbohrungen, Abreißkopfschrauben und Querrillen

Datenblatt PDF

Kontaktieren Sie uns

Beschreibung

Normen

Tests

IEC 61238-1

Beschreibung

Die neue Produktserie umfasst die metrischen Leiterquerschnitte von 25 mm² bis 630 mm² und die nordamerikanischen Querschnittsbereiche von AWG 2 bis 1250 kcmil. Die Abmessungen dieser Kabelschuhe sind mit den gebräuchlichsten Warmschrumpf-, Kaltschrumpf- und Aufschiebendverschlüssen kompatibel. Die Oberflächen sind für Standard-Isoliermaterialien geeignet.

Vereinfachtes Handling und hohe Effizienz ermöglichen weltweiten Einsatz durch Ein-Werkzeug-Schrauben.
Schmieden, CNC-Bearbeitung und standardmäßige Verzinnung gewährleisten beste mechanische und elektrische Eigenschaften.
Laschendesign mit einem Rund- und einem Langloch sorgt für die einfache Installation und erfüllt europäische Normen und NEMA-Standards. Andere Laschenkonstruktionen und Lochbilder sind auf Anfrage erhältlich, abhängig von Mindestbestellmenge und Vorlaufzeit.
Die Kabelschuhe der GPH® C-Serie sind längsdicht; die Hülsen sind mit Kontaktfett gefüllt.

Werkstoff:
Verbinderkörper: Alu-Legierung
Schrauben: Messing, galvanisch verzinnt, mit Innensechskant

Oberfläche:
Verbinderkörper: galvanisch verzinnt

Zentrierung: Leiterzentrierung durch Zentrierringe

Die Verbinder sind mit Kontaktfett gefüllt und in Plastikfolie eingeschweißt.

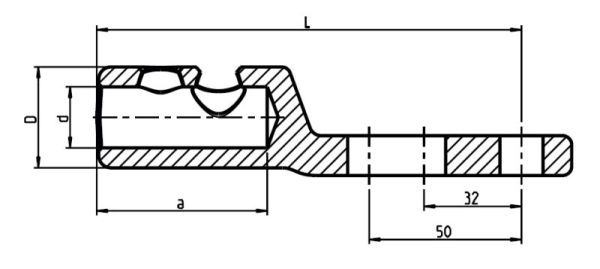

Abmessungen

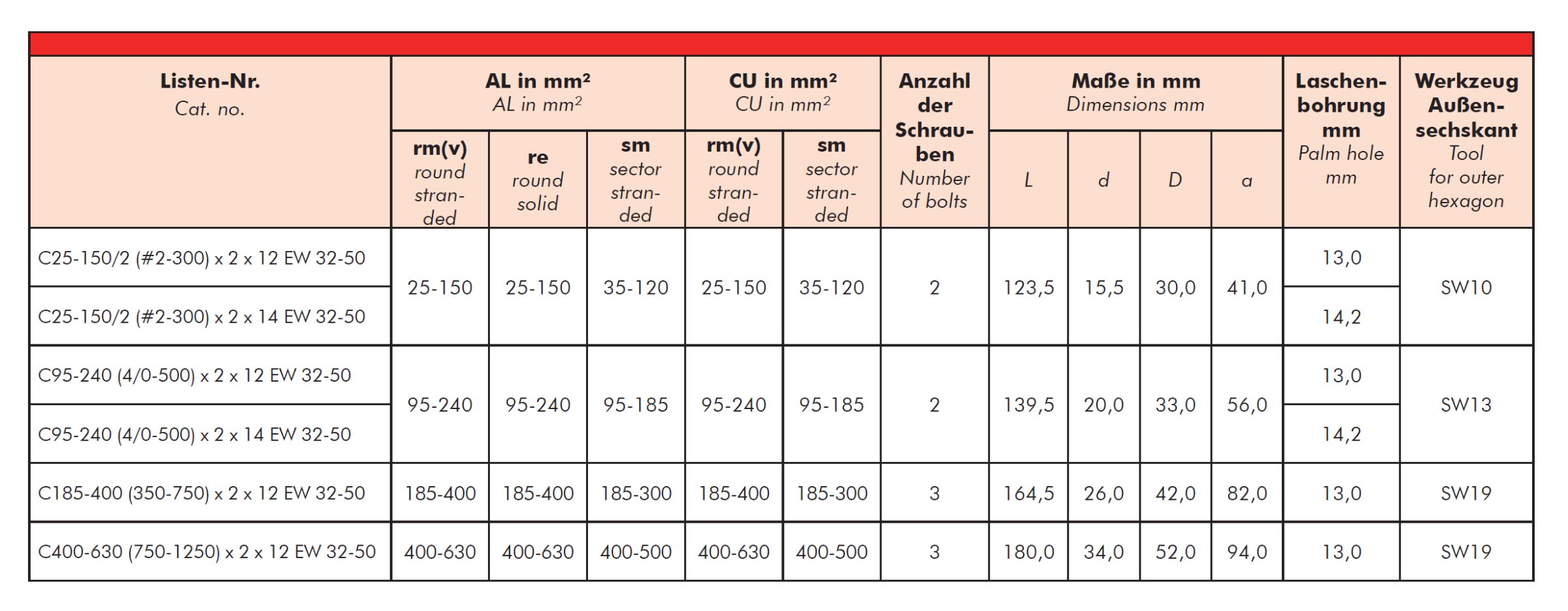

Auswahltabelle

Technische Hinweise und Anwendungsinformationen (Schraubtechnik)
