PROFIBUS PVC 1x2x0,64/2,55
PROFIBUS PVC 1x2x0,64/2,55
Interconnecting fieldbus cables for static application
Mehr lesen- Nexans ref. : 10552823
- Land ref. : 13-DRX22X02R
- EAN : 8055519099238
Beschreibung
Beschreibung
Normen
-
ProduktUL and CSA approval
Applications
Bus cable family facilitating interconnections for L2 BUS components.
Normative references
UL/CSA
Flame retardant IEC 60332-1-2; FT1; UL 1581; EN 50265-2-1
Eigenschaften
Eigenschaften

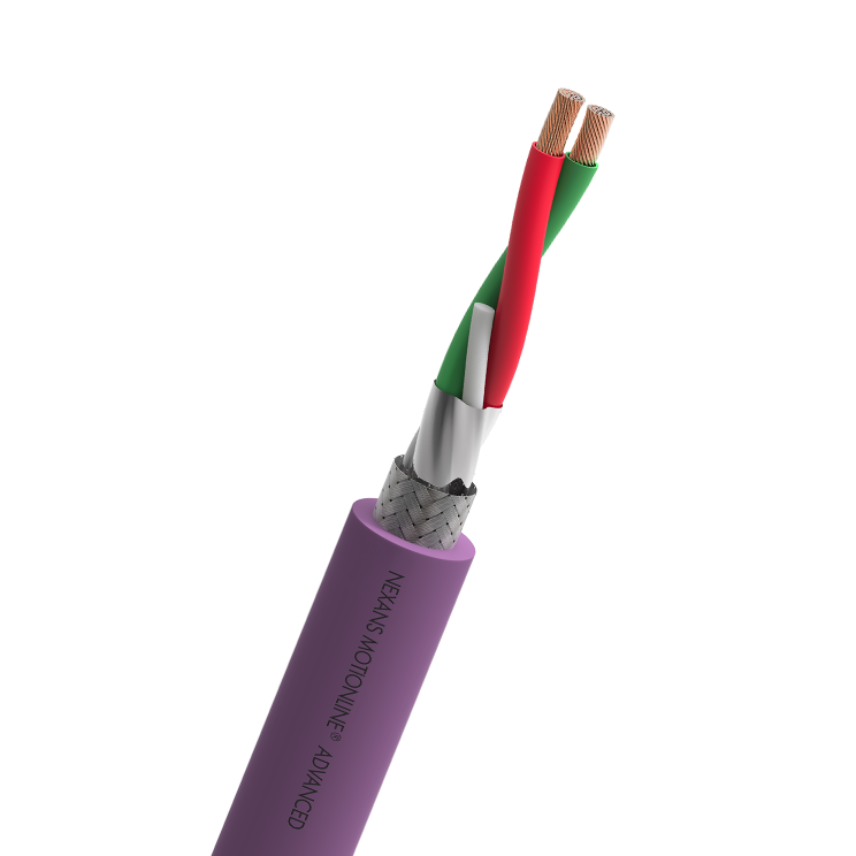

Konstruktionsmerkmale
Konstruktionsmerkmale
Leitungsaufbau
(1x2x0,64/2,55)C
Leitermaterial
Kupfer, blank
Isolierung
Foam-skin
Insulation colour
Green - Red
Füllmaterial / Innenmantelmaterial
Thermoplastic material
Taping
Aluminium / Polyester tape
Innenmantel
Thermoplastic coumpound
Shielding
Verzinntes Kupfergeflecht, Bedeckung >= 80%
Außenmantel
PVC
Mantelfarbe
Violet RAL 4001
Verseilung
-
Abmessungsmerkmale
Abmessungsmerkmale
Kupferzahl
27 kg/km
Aussendurchmesser
7,8 mm
Nettogewicht ca.
62 kg/km
Elektrische Eigenschaften
Elektrische Eigenschaften
Rated Voltage Uo/U
30 V
Prüfspannung
500 V
Wellenwiderstand
150 Ohm
Übertragungseigenschaften
Übertragungseigenschaften
Dämpfung bei 9.6 kHz
2,5 dB/1000m
Dämpfung bei 38.4 MHz
4 dB/1000m
Dämpfung bei 4 MHz
22 dB/1000m
Dämpfung bei 16 MHz
42 dB/1000m
Anwendungsmerkmale
Anwendungsmerkmale
Einsatzbereich
Static
Biegefaktor nach Verlegung
7,5 (xD)
Betriebstemperatur
-20 ... 80 °C
Lagertemperatur, Bereich
-30 ... 80 °C
Flammwidrig
IEC/EN 60332-1-2; FT1; UL 1581 FT1
