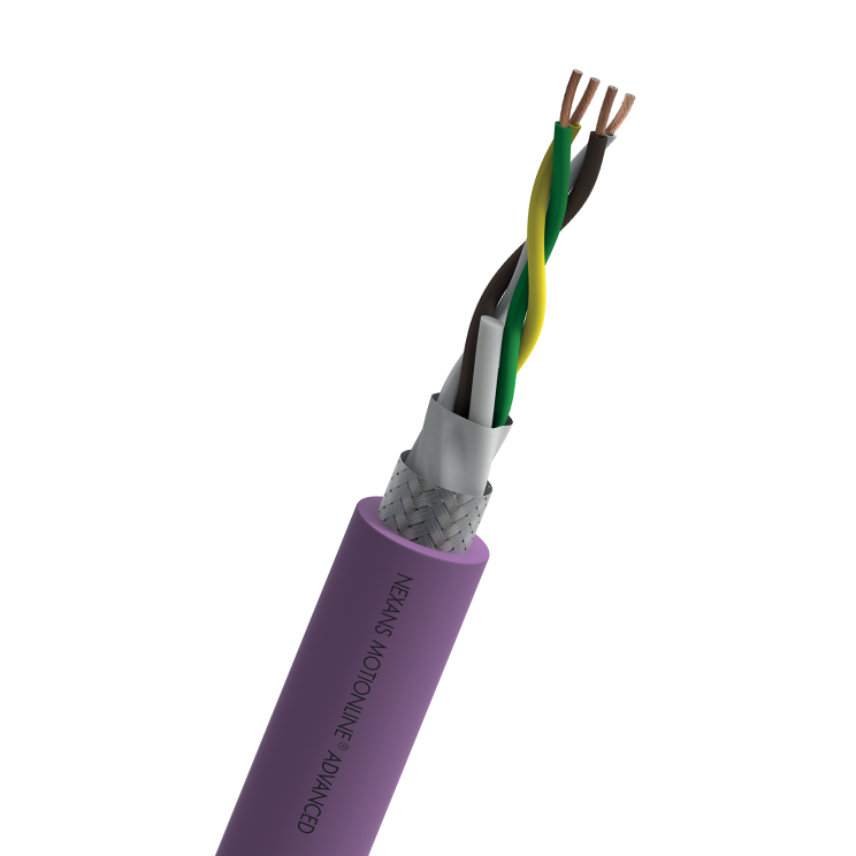

CAN BUS PUR (2x2x0.34)C
CAN BUS PUR (2x2x0.34)C
Interconnecting fieldbus cables for dynamic application
Mehr lesen- Nexans ref. : 10553023
- Land ref. : 13-DRX22P02P-W1
- EAN : 8055519099207
Beschreibung
Beschreibung
Normen
-
ProduktUL and CSA approval
Applications
Interconnecting fieldbus cable for dynamic application
BUS cables to connect Controller Area Network components
Standards
CAN standard and customers requirements
Core Identification
White brown + Yellow/Green
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leitungsaufbau
(2x2x0.34)C
Leitermaterial
Kupfer, blank
Isolierung
Foam-skin
Insulation colour
White-Brown + Green-Yellow
Taping
Polyester
Shielding
Verzinntes Kupfergeflecht, Bedeckung ≥ 85%
Außenmantel
PUR
Mantelfarbe
Violet RAL 4001
Abmessungsmerkmale
Abmessungsmerkmale
Außendurchmesser, nom.
7,6 mm
Kupferzahl
47 kg/km
Nettogewicht ca.
68 kg/km
Elektrische Eigenschaften
Elektrische Eigenschaften
Rated Voltage Uo/U
300 V
Prüfspannung
1500 V
Wellenwiderstand
120 Ohm
Übertragungseigenschaften
Übertragungseigenschaften
Attenuation at 1 MHz
1,3 dB/100m
Attenuation at 5 MHz
3,1 dB/100m
Attenuation at 10 MHz
4,3 dB/100m
Attenuation at 20 MHz
6,4 dB/100m
Mechanische Eigenschaften
Mechanische Eigenschaften
Maximum acceleration
20 m/s²
Übertragungsgeschwindigkeit
240 m/min
Biegezyklen
5 Mio.
Anwendungsmerkmale
Anwendungsmerkmale
Einsatzbereich
Dynamic
Minimaler Biegeradius bewegt
10 (xD)
Betriebstemperatur
-20 ... 80 °C
Lagertemperatur, Bereich
-30 ... 80 °C
Ölbeständig
EN 50363-10-2
Flammwidrig
IEC/EN 60332-1-2; FT1; UL 1581 FT1
