MPRXCX® FLEXISHIP® 6/10 (12) kV
MPRXCX®FLEXISHIP® 6/10KV 1X25
Nexans ref.
- Verpackung: Cut to length (m)
- Aderanzahl: 1
- Leiterquerschnitt: 25 mm²
- Außendurchmesser Mindestwert: 22,0 mm
- Außendurchmesser Höchstwert: 25,0 mm
- Nettogewicht ca.: 840 kg/km
- Zulässige Belastbarkeit in Luft: 127 A
MPRXCX®FLEXISHIP® 6/10KV 1X35
Nexans ref.
- Verpackung: Cut to length (m)
- Aderanzahl: 1
- Leiterquerschnitt: 35 mm²
- Außendurchmesser Mindestwert: 24,0 mm
- Außendurchmesser Höchstwert: 26,5 mm
- Nettogewicht ca.: 1010 kg/km
- Zulässige Belastbarkeit in Luft: 157 A
MPRXCX®FLEXISHIP® 6/10KV 1X50
Nexans ref. 10234990
- Verpackung: Cut to length (m)
- Aderanzahl: 1
- Leiterquerschnitt: 50 mm²
- Außendurchmesser Mindestwert: 25,0 mm
- Außendurchmesser Höchstwert: 28,0 mm
- Nettogewicht ca.: 1200 kg/km
- Zulässige Belastbarkeit in Luft: 196 A
MPRXCX®FLEXISHIP® 6/10KV 1X70
Nexans ref. 25499504
- Verpackung: Cut to length (m)
- Aderanzahl: 1
- Leiterquerschnitt: 70 mm²
- Außendurchmesser Mindestwert: 27,5 mm
- Außendurchmesser Höchstwert: 31,0 mm
- Nettogewicht ca.: 1500 kg/km
- Zulässige Belastbarkeit in Luft: 242 A
MPRXCX®FLEXISHIP® 6/10KV 1X95
Nexans ref. 25499505
- Verpackung: Cut to length (m)
- Aderanzahl: 1
- Leiterquerschnitt: 95 mm²
- Außendurchmesser Mindestwert: 30,0 mm
- Außendurchmesser Höchstwert: 33,5 mm
- Nettogewicht ca.: 1790 kg/km
- Zulässige Belastbarkeit in Luft: 293 A
MPRXCX® FLEXISHIP® 6/10KV 1X120
Nexans ref. 25499508
- Verpackung: Cut to length (m)
- Aderanzahl: 1
- Leiterquerschnitt: 120 mm²
- Außendurchmesser Mindestwert: 32,0 mm
- Außendurchmesser Höchstwert: 35,5 mm
- Nettogewicht ca.: 2140 kg/km
- Zulässige Belastbarkeit in Luft: 339 A
MPRXCX®FLEXISHIP® 6/10KV 1X150
Nexans ref. 25499509
- Verpackung: Cut to length (m)
- Aderanzahl: 1
- Leiterquerschnitt: 150 mm²
- Außendurchmesser Mindestwert: 34,0 mm
- Außendurchmesser Höchstwert: 38,0 mm
- Nettogewicht ca.: 2500 kg/km
- Zulässige Belastbarkeit in Luft: 389 A
MPRXCX® FLEXISHIP® 6/10KV 1X185
Nexans ref. 25499510
- Verpackung: Cut to length (m)
- Aderanzahl: 1
- Leiterquerschnitt: 185 mm²
- Außendurchmesser Mindestwert: 35,5 mm
- Außendurchmesser Höchstwert: 39,5 mm
- Nettogewicht ca.: 2850 kg/km
- Zulässige Belastbarkeit in Luft: 444 A
MPRXCX®FLEXISHIP® 6/10KV 1X240
Nexans ref. 25499503
- Verpackung: Cut to length (m)
- Aderanzahl: 1
- Leiterquerschnitt: 240 mm²
- Außendurchmesser Mindestwert: 39,0 mm
- Außendurchmesser Höchstwert: 43,0 mm
- Nettogewicht ca.: 3500 kg/km
- Zulässige Belastbarkeit in Luft: 522 A
MPRXCX® FLEXISHIP® 6/10KV 3X25
Nexans ref. 25499498
- Verpackung: Cut to length (m)
- Aderanzahl: 3
- Leiterquerschnitt: 25 mm²
- Außendurchmesser Mindestwert: 44,0 mm
- Außendurchmesser Höchstwert: 49,0 mm
- Nettogewicht ca.: 3140 kg/km
- Zulässige Belastbarkeit in Luft: 89 A
MPRXCX® FLEXISHIP® 6/10KV 3X35
Nexans ref.
- Verpackung: Cut to length (m)
- Aderanzahl: 3
- Leiterquerschnitt: 35 mm²
- Außendurchmesser Mindestwert: 47,0 mm
- Außendurchmesser Höchstwert: 52,0 mm
- Nettogewicht ca.: 3730 kg/km
- Zulässige Belastbarkeit in Luft: 110 A
MPRXCX® FLEXISHIP® 6/10KV 3X50
Nexans ref. 25499500
- Verpackung: Cut to length (m)
- Aderanzahl: 3
- Leiterquerschnitt: 50 mm²
- Außendurchmesser Mindestwert: 50,5 mm
- Außendurchmesser Höchstwert: 55,5 mm
- Nettogewicht ca.: 4470 kg/km
- Zulässige Belastbarkeit in Luft: 137 A
MPRXCX® FLEXISHIP® 6/10KV 3X70
Nexans ref. 25499513
- Verpackung: Cut to length (m)
- Aderanzahl: 3
- Leiterquerschnitt: 70 mm²
- Außendurchmesser Mindestwert: 55,5 mm
- Außendurchmesser Höchstwert: 61,0 mm
- Nettogewicht ca.: 5500 kg/km
- Zulässige Belastbarkeit in Luft: 169 A
MPRXCX® FLEXISHIP® 6/10KV 3X95
Nexans ref. 25499512
- Verpackung: Cut to length (m)
- Aderanzahl: 3
- Leiterquerschnitt: 95 mm²
- Außendurchmesser Mindestwert: 60,0 mm
- Außendurchmesser Höchstwert: 66,0 mm
- Nettogewicht ca.: 6580 kg/km
- Zulässige Belastbarkeit in Luft: 205 A
MPRXCX® FLEXISHIP® 6/10KV 3X120
Nexans ref. 10201144
- Verpackung: Cut to length (m)
- Aderanzahl: 3
- Leiterquerschnitt: 120 mm²
- Außendurchmesser Mindestwert: 64,0 mm
- Außendurchmesser Höchstwert: 70,0 mm
- Nettogewicht ca.: 7760 kg/km
- Zulässige Belastbarkeit in Luft: 237 A
MPRXCX® FLEXISHIP® 6/10KV 3X150
Nexans ref.
- Verpackung: Cut to length (m)
- Aderanzahl: 3
- Leiterquerschnitt: 150 mm²
- Außendurchmesser Mindestwert: 68,0 mm
- Außendurchmesser Höchstwert: 74,5 mm
- Nettogewicht ca.: 9040 kg/km
- Zulässige Belastbarkeit in Luft: 272 A
Beschreibung
Beschreibung
Normen
-
InternationalIEC 60092-350; IEC 60092-354; IEC 60092-360; IEC 60228; IEC 60332-1; IEC 60332-3-22; IEC 60754-1; IEC 60754-2; IEC 61034
Application
MPRXCX® FLEXISHIP® 6/10 kV armoured power cables are used for critical medium voltage systems where enhanced mechanical protection and electrical screening (EMC) is required. These products are recommended for installations and connections in environments where an optimal bending radius is required. Designed with halogen-free fire retardant materials, they provide optimum safety for people and maximal asset protection against all risks of fire.
MPRXCX® FLEXISHIP® 6/10 kV cables are compatible with Nexans`medium voltage accessories to connect generators, switchgears and transformers.

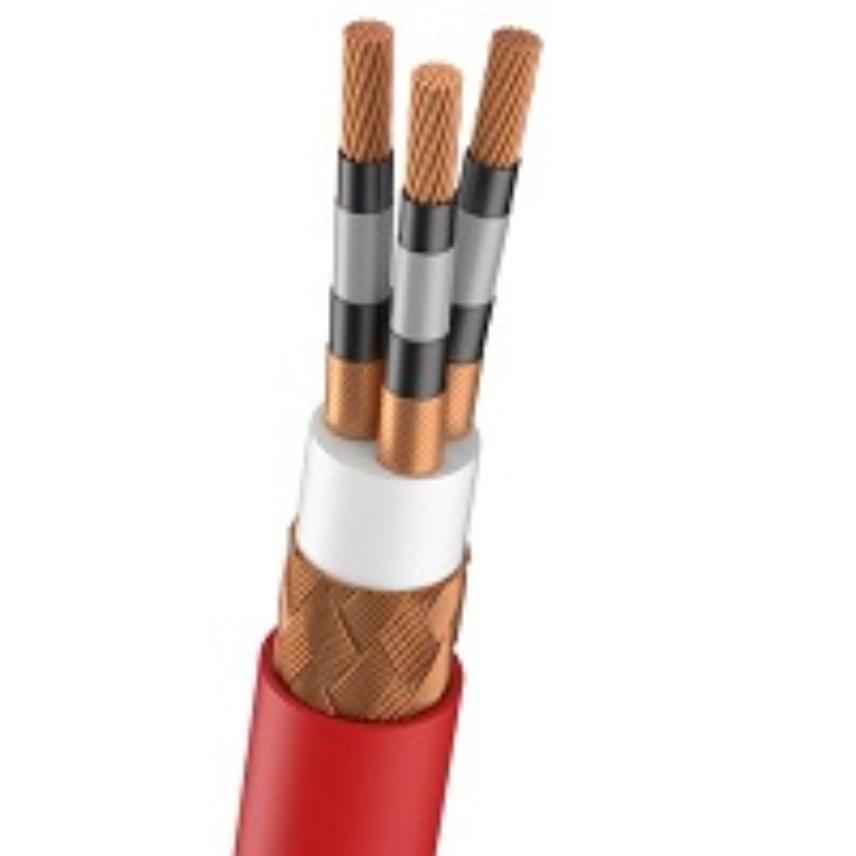

Design
- Conductor
Flexible bare copper
Class 5
- Extruded semi-conducting layer
- Insulation
XLPE (cross-linked polyethylene)
- Screen
Extruded semi-conducting layer
Concentric layer of copper wires
- Inner covering
Halogen-free polyolefin
- Armouring
Bare copper braid
- Outer sheath:
Polyolefin SHF1 (SHF2 on request)
Colour: red
Marking
I NEXANS I MPRXCX FLEXISHIP "n" x "s" mm2 6/10 kV 90° C IEC 60092-354
IEC 60332-3-22 "ww/yy" + metric marking
