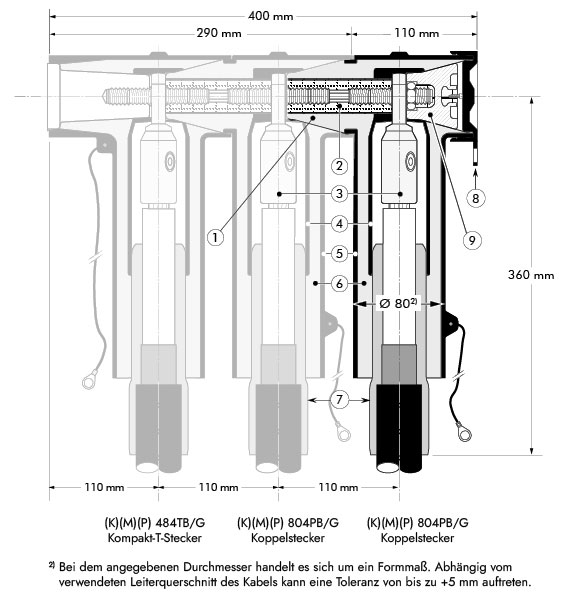

804PB/G - Koppelstecker für 480TB/G, 484TB/G und 489TB/G, EPDM

1. Anschlusskonus zur Verbindung mit dem Kompakt-T-Stecker 480TB/G, 484TB/G und 489TB/G
2. Einschraubteil für 804PB/G
3. Schraub- oder Pressanschluss
4. Steuerelektrode aus EPDM
5. Kapselung aus leitfähigem EPDM
6. Steckerisolierung aus EPDM
7. Feldsteuereinsatz
8. Kappe
9. Schraub-Abschlusseinsatz (mit kapazitivem Testpunkt)
10. Erdanschluss

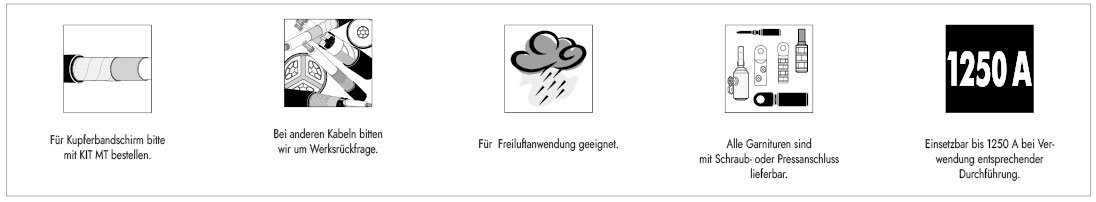

Eine Mantelfehlerprüfung des Kabels ist im aufgesteckten Zustand möglich.

²⁾ Bei dem angegebenen Durchmesser handelt es sich um ein Formmaß. Abhängig vom verwendeten Leiterquerschnitt des Kabels kann eine Toleranz von bis zu +5 mm auftreten.

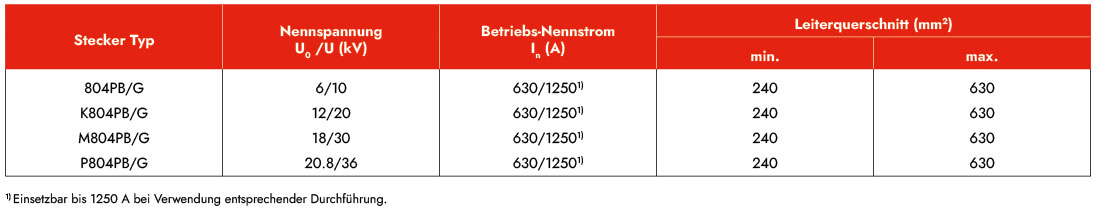

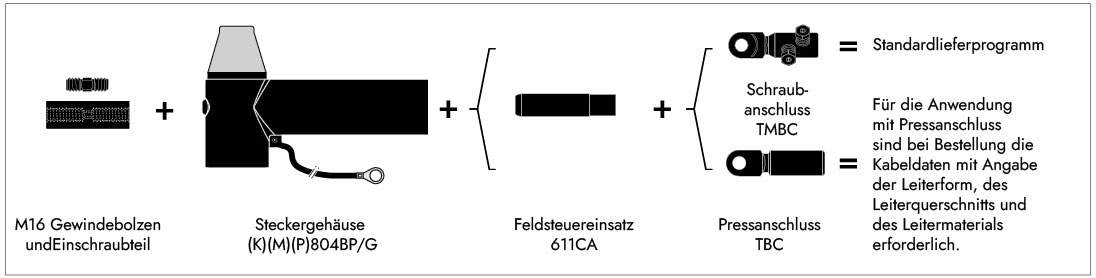

Zu einem Satz (K)(M)(P)804PB/G Koppelstecker gehören 3x folgende Komponenten.

Für Standard Lieferprogramm:

Gewindebolzen und Einschraubteil
Steckergehäuse (K)(M)(P)804BP/G
Feldsteuereinsatz 611CA
Schraubanschluss TMBC


Anwendung mit Pressanschluss:

Gewindebolzen und Einschraubteil
Steckergehäuse (K)(M)(P)804BP/G
Feldsteuereinsatz 611CA
Pressanschluss TBC

Für die Anwendung mit Pressanschluss sind bei Bestellung die Kabeldaten mit Angabe der Leiterform, des Leiterquerschnitts und des Leitermaterials erforderlich.

Zu einem Satz gehören auch:

+ Montageanweisung
+ Silikonfett
+ Reinigungstücher
+ Kabelschuhe für den Schirm.

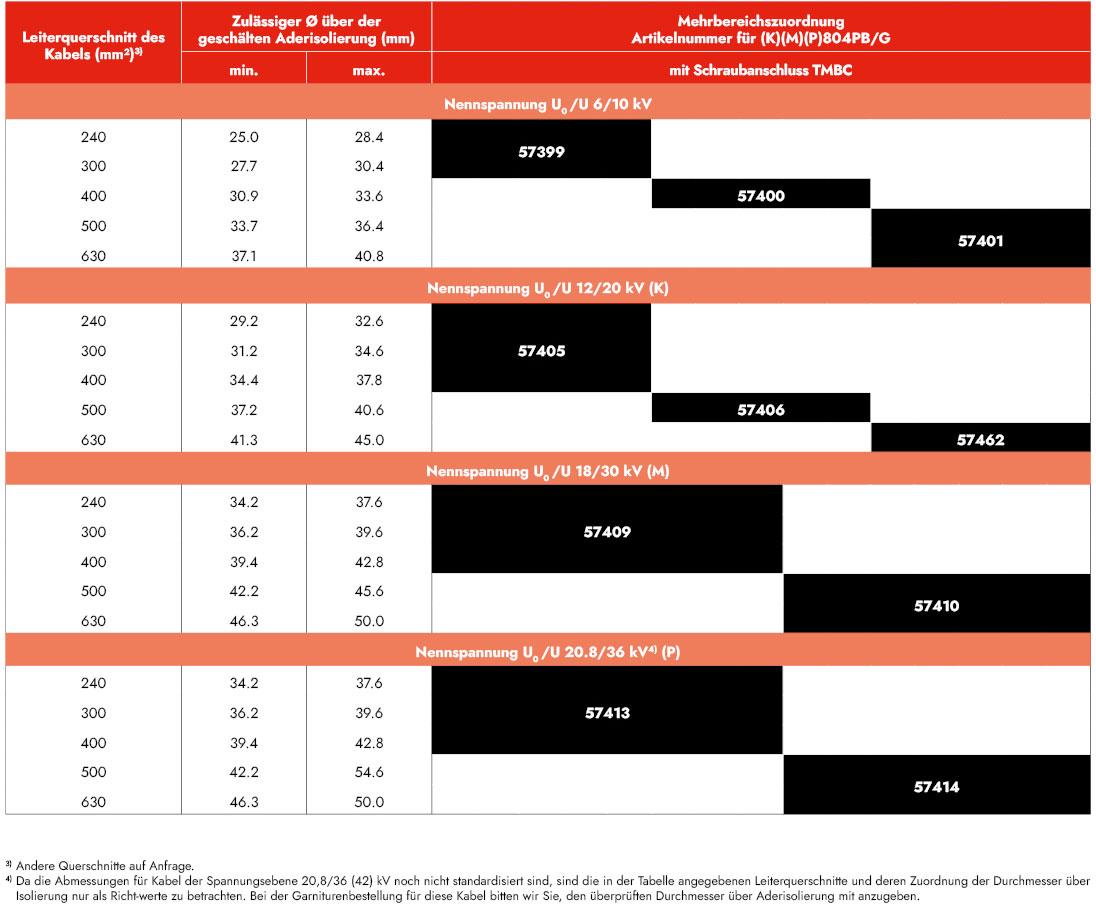

Bei Bestellung die Artikelnummer lt. Artikelzuordnung angeben (siehe Tabelle).

Bestellbeispiel:
1 Koppelstecker für 12/20 kV, 120-240 mm² mit Schraubanschluss. Bestellen Sie laut Tabelle: K804PB/G unter der Artikelnummer 57404.


Anmerkung:
Die Zuordnung gilt nur für VPE-isolierte Kabel (Abmessungen nach DIN VDE 0276-620) mit abschälbaren Leitschichten.


³⁾ Da die Abmessungen für Kabel der Spannungsebene 20,8/36 (42) kV noch nicht standardisiert sind, sind die in der Tabelle angegebenen Leiterquerschnitte und deren Zuordnung der Durchmesser über Isolierung nur as Richtwerte zu betrachten. Bei der Garnituren-Bestellung für diese Kabel bitten wir Sie, den überprüften Durchmesser über Aderisolierung mit anzugeben.

Die angegebenen Daten wurden gewissenhaft ermittelt, befreien Sie aber nicht von der eigenen Prüfung der von uns gelieferten Produkte auf ihre Eignung für die beabsichtigten Zwecke. Dem aktuellen Stand der Technik folgend, behalten wir uns vor, Änderungen an Kennwerten und Leistungsmerkmalen vorzunehmen. Die Verarbeitung und Anwendung der Produkte erfolgen außerhalb unserer Kontrollmöglichkeit und liegen daher ausschließlich in Ihrem Verantwortungsbereich.

Unsere Erzeugnisse entsprechen den einschlägigen VDE-Bestimmungen, bzw. - soweit erschienen - den entsprechenden DIN-Blättern und IEC-Empfehlungen.

Achtung: Vor Ersteinsatz unbedingt Rücksprache mit dem Hersteller halten.

Die im Katalog beschriebenen Produkte sind für den Anschluss von Energieleiterkabeln (Klasse 1 & 2) der Leiterbauformen rund-eindrähtig (RE) und rund-mehrdrähtig (RM), sektor-eindrähtig (SE) und sektor-mehrdrähtig (SM) sowie rund-mehrdrähtig-verdichtet (RMV) ausschließlich auf blanken Leitern vorgesehen. Leiterfüllmaterialien wie Quellbänder, Puder oder Ähnliches sind vor der Montage vollständig zu entfernen. Die Prüfung der Verwendbarkeit auf Grundlage der tatsächlich vorliegenden Leiterabmessung, obliegt im Einzelfall dem Anwender. Dies gilt auch für die Verwendung der Produkte beim Einsatz flexibler Leiter (Klasse 5 & 6).

Montage mit Schlagschrauber: Nur die von Nexans freigegebenen Schlagschrauber verwenden! In Abhängigkeit von unterschiedlichem Leitermaterial bzw. unterschiedlicher Leiterkonstruktion können sich Abweichungen von den Prüfwerten nach IEC 61238-1 ergeben. Einsatz feindrähtiger Leiter nur nach Rücksprache mit Nexans Power Accessories Germany GmbH.
