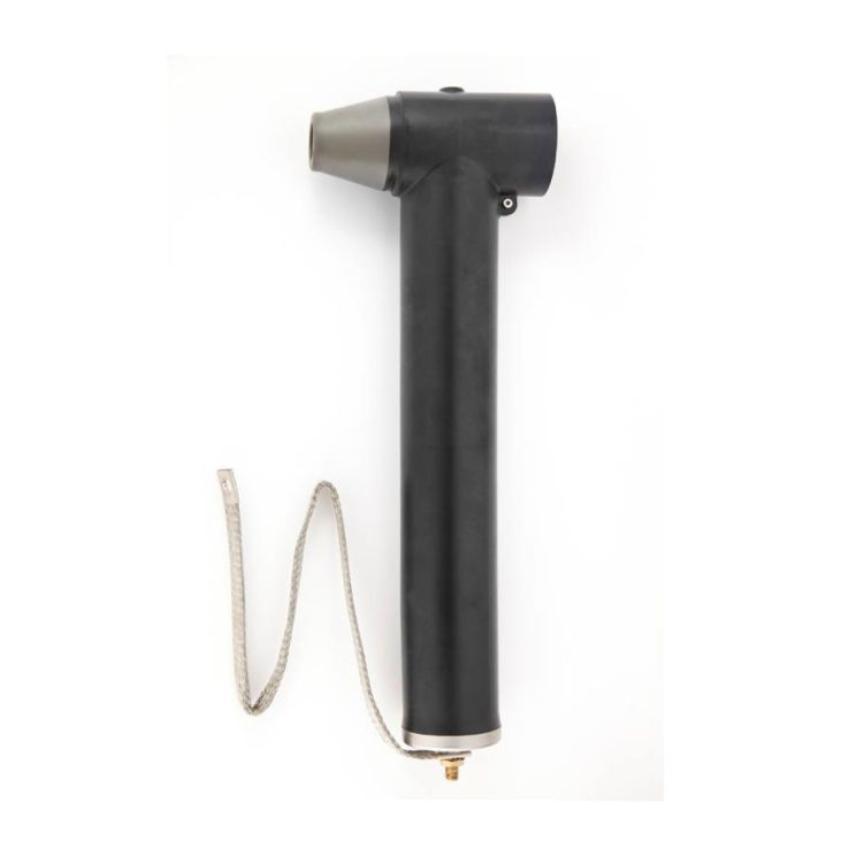

800SA - Überspannungsableiter für 480/484/489TB/G, EPDM

1. Elektrode aus EPDM
2. Kapselung aus leitfähigen EPDM
3. Isolierung aus EPDM
4. Kontakthülse
5. Metalloxid-Varistor-Widerstände
6. Stahlkappe
7. Erdanschluss
8. Gehäuseerdung

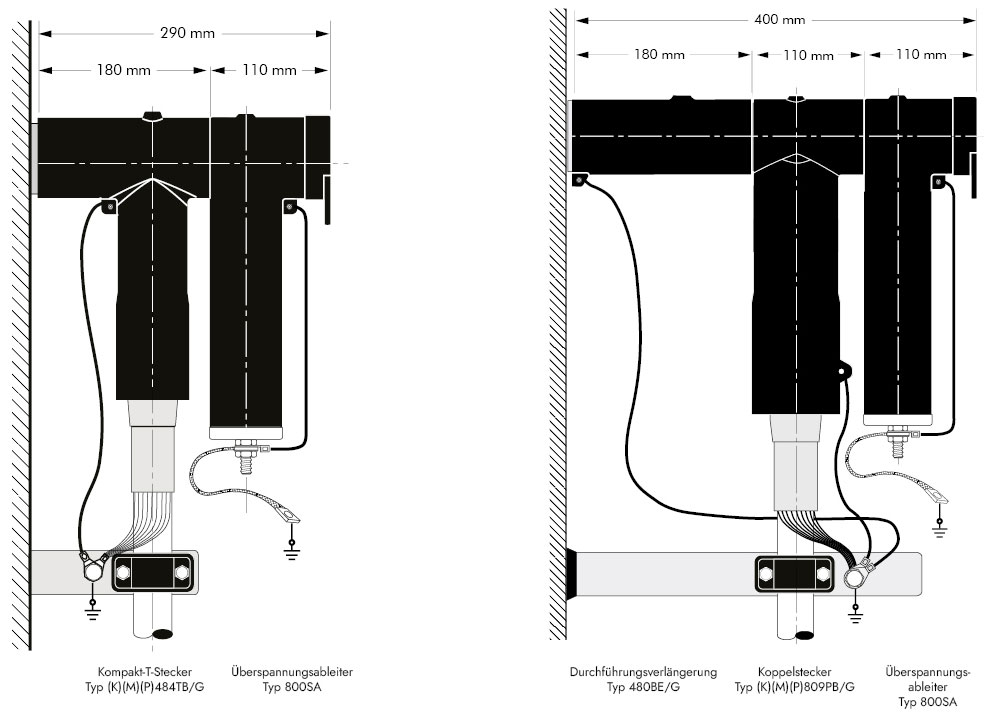

9. Anschlusskonus zur Verbindung mit dem Kompakt-T-Stecker 480TB/G, 484TB/G und 489TB/G, einem 800PB/G, 804PB/G und 809PB/G Koppelstecker oder einer Durchführungsverlängerung 480BE/G

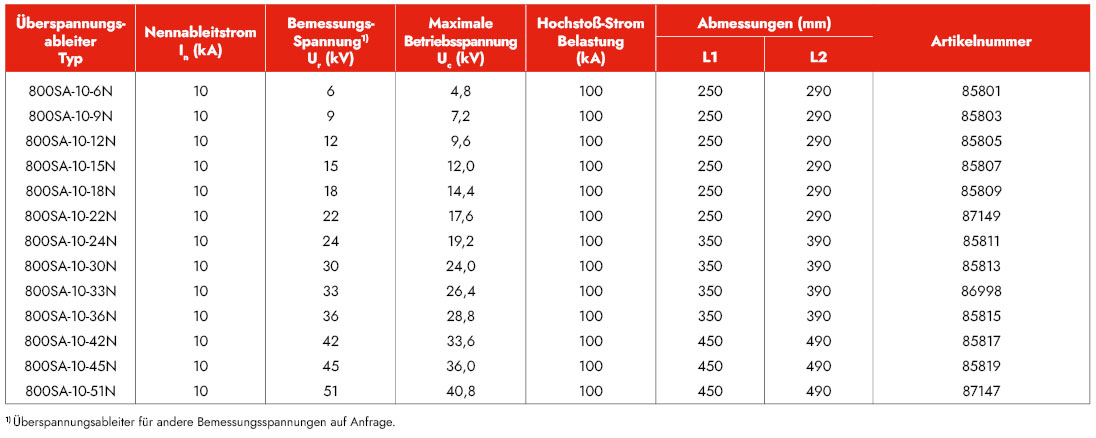

Bei Bestellung den Typ des Überspannungsableiters angeben (siehe Tabelle). Die Artikelnummern gelten jeweils für einen Satz, bestehend aus drei Überspannungsableitern.

Bestellbeispiel:
Für eine max. Betriebsspannung von 24 kV und einem Nennableit-Stoßstrom von 10 kA, bestellen Sie laut Tabelle:
Überspannungsableiter Typ 800SA-10-30N unter der Artikelnummer 85813.


Anmerkung:
Die Bestellangaben gelten nur für die Verwendung in kompensierten, hochohmigen und isolierten Netzen.


¹⁾ Überspannungsableiter für andere Bemessungsspannungen auf Anfrage.

Die angegebenen Daten wurden gewissenhaft ermittelt, befreien Sie aber nicht von der eigenen Prüfung der von uns gelieferten Produkte auf ihre Eignung für die beabsichtigten Zwecke. Dem aktuellen Stand der Technik folgend, behalten wir uns vor, Änderungen an Kennwerten und Leistungsmerkmalen vorzunehmen. Die Verarbeitung und Anwendung der Produkte erfolgen außerhalb unserer Kontrollmöglichkeit und liegen daher ausschließlich in Ihrem Verantwortungsbereich.

Unsere Erzeugnisse entsprechen den einschlägigen VDE-Bestimmungen, bzw. - soweit erschienen - den entsprechenden DIN-Blättern und IEC-Empfehlungen.

Achtung: Vor Ersteinsatz unbedingt Rücksprache mit dem Hersteller halten.

Die im Katalog beschriebenen Produkte sind für den Anschluss von Energieleiterkabeln (Klasse 1 & 2) der Leiterbauformen rund-eindrähtig (RE) und rund-mehrdrähtig (RM), sektor-eindrähtig (SE) und sektor-mehrdrähtig (SM) sowie rund-mehrdrähtig-verdichtet (RMV) ausschließlich auf blanken Leitern vorgesehen. Leiterfüllmaterialien wie Quellbänder, Puder oder Ähnliches sind vor der Montage vollständig zu entfernen. Die Prüfung der Verwendbarkeit auf Grundlage der tatsächlich vorliegenden Leiterabmessung, obliegt im Einzelfall dem Anwender. Dies gilt auch für die Verwendung der Produkte beim Einsatz flexibler Leiter (Klasse 5 & 6).

Montage mit Schlagschrauber: Nur die von Nexans freigegebenen Schlagschrauber verwenden! In Abhängigkeit von unterschiedlichem Leitermaterial bzw. unterschiedlicher Leiterkonstruktion können sich Abweichungen von den Prüfwerten nach IEC 61238-1 ergeben. Einsatz feindrähtiger Leiter nur nach Rücksprache mit Nexans Power Accessories Germany GmbH.
