24CSJA-S - Kompakt-Einleiter-Verbindungsmuffe bis 24 kV

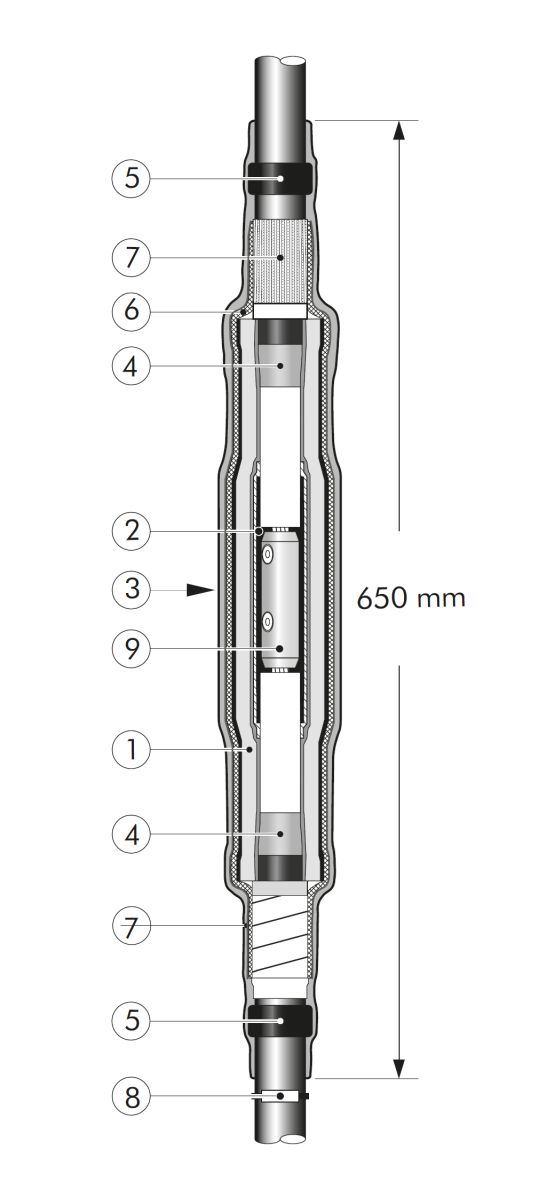

1. Extrudierter Kaltschrumpf-Muffenkörper aus EPDM
2. Muffeneinlage
3. Äußerer Kaltschrumpf-Korrosionsschutzschlauch
4. Feldsteuermastik
5. Dichtmastik
6. Cu-Geflechtschlauch
7. Selbstklebende Kupferfolie
8. Typenschild (Seriennummer)
9. Schraubverbinder für den Leiter

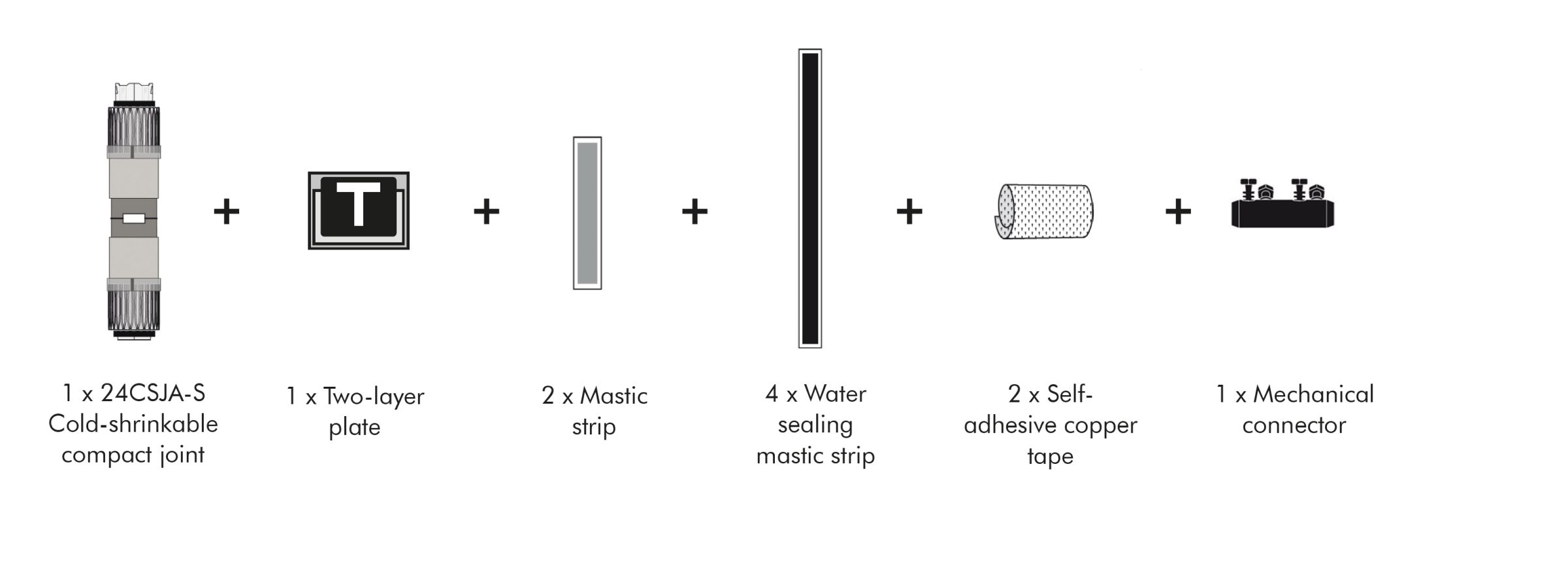

Die Kaltschrumpf-Verbindungsmuffe 24CSJA-S wird mit folgenden Komponenten geliefert:

1 x 24CSJA-S Kaltschrumpf-Muffenkörper
1 x Muffeneinlage
2 x Mastikstreifen
4 x Dichtmastik zur Abdichtung im Schirmbereich
2 x Selbstklebende Kupferfolie
1 x Schraubverbinder


Im Lieferumfang enthalten sind auch:
+ Montageanweisung
+ Silikonfett
+ Reinigungstücher
+ Handgriff
+ Montagekleinmaterial
+ Elektroleitband

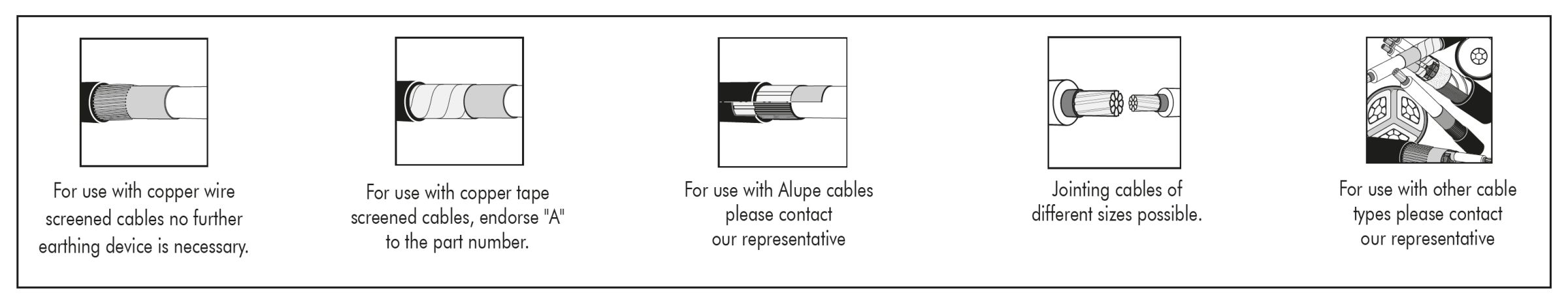

Bestellbezeichnung der Verbindungsmuffe entsprechend dem verwendeten Kabeltyp und Ø über Aderisolierung auswählen.

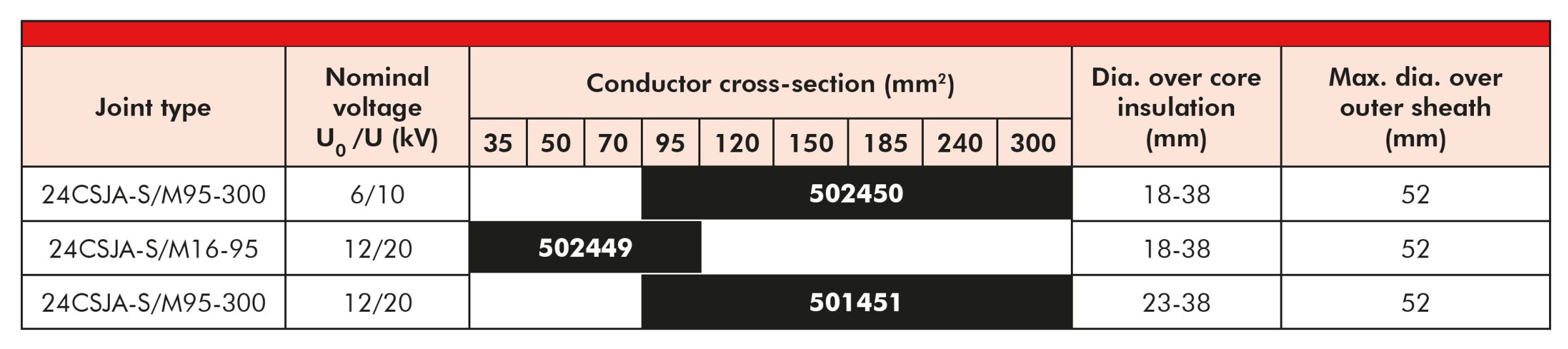

Bestellbeispiel
Kompakt-Einleiter-Verbindungsmuffe
Nennspannung 12/20 kV
Leiterquerschnitt 95-300 mm²
Ø über Aderisolierung 23-38 mm²
Artikelnummer: 501451


Anmerkung
Die Zuordnung gilt nur für VPE-isolierte Kabel (Abmessungen nach DIN VDE 0276-620) mit abschälbaren Leitschichten und mehrdrähtigen Leitern. Bei anderen Kabelaufbauten bitten wir um Werksrückfrage.


Die angegebenen Daten wurden gewissenhaft ermittelt, befreien Sie aber nicht von der eigenen Prüfung der von uns gelieferten Produkte auf ihre Eignung für die beabsichtigten Zwecke. Dem aktuellen Stand der Technik folgend, behalten wir uns vor, Änderungen an Kennwerten und Leistungsmerkmalen vorzunehmen. Die Verarbeitung und Anwendung der Produkte erfolgen außerhalb unserer Kontrollmöglichkeit und liegen daher ausschließlich in Ihrem Verantwortungsbereich.

Unsere Erzeugnisse entsprechen den einschlägigen VDE-Bestimmungen, bzw. - soweit erschienen - den entsprechenden DIN-Blättern und IEC-Empfehlungen.

Achtung: Vor Ersteinsatz unbedingt Rücksprache mit dem Hersteller halten.

Die im Katalog beschriebenen Produkte sind für den Anschluss von Energieleiterkabeln (Klasse 1 & 2) der Leiterbauformen rund-eindrähtig (RE) und rund-mehrdrähtig (RM), sektor-eindrähtig (SE) und sektor-mehrdrähtig (SM) sowie rund-mehrdrähtig-verdichtet (RMV) ausschließlich auf blanken Leitern vorgesehen. Leiterfüllmaterialien wie Quellbänder, Puder oder Ähnliches sind vor der Montage vollständig zu entfernen. Die Prüfung der Verwendbarkeit auf Grundlage der tatsächlich vorliegenden Leiterabmessung, obliegt im Einzelfall dem Anwender. Dies gilt auch für die Verwendung der Produkte beim Einsatz flexibler Leiter (Klasse 5 & 6).

Montage mit Schlagschrauber: Nur die von Nexans freigegebenen Schlagschrauber verwenden! In Abhängigkeit von unterschiedlichem Leitermaterial bzw. unterschiedlicher Leiterkonstruktion können sich Abweichungen von den Prüfwerten nach IEC 61238-1 ergeben. Einsatz feindrähtiger Leiter nur nach Rücksprache mit Nexans Power Accessories Germany GmbH.

Unsere Geschäftsbedingungen entsprechen der jeweils neuesten Ausgabe der „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie“. Auf Wunsch senden wir Ihnen eine Kopie zu.

Das Verbindungsmaterial wird vorwiegend in Kartons verpackt geliefert. Wir verwenden nur recyclingfähige Verpackungsmaterialien nach der neuen Verpackungsordnung. Faltkartons werden nicht zurückgenommen. Nach Möglichkeit sind nur vollständige Normalverpackungen zu bestellen.

Der Nachdruck dieses Katalogs ist, auch auszugsweise, nur mit besonderer Erlaubnis gestattet. Änderungen bleiben uns ausdrücklich vorbehalten. Die Abbildungen und Zeichnungen sind nicht unbedingt maßgebend. Die Gewichtsangaben sind annähernd und schließen die Kartonverpackung mit ein. Mit diesem Katalog werden frühere Ausgaben ungültig. Ausführungen, die nicht im Katalog enthalten sind, erhalten Sie auf Anfrage.

Hof, im Mai 2021
