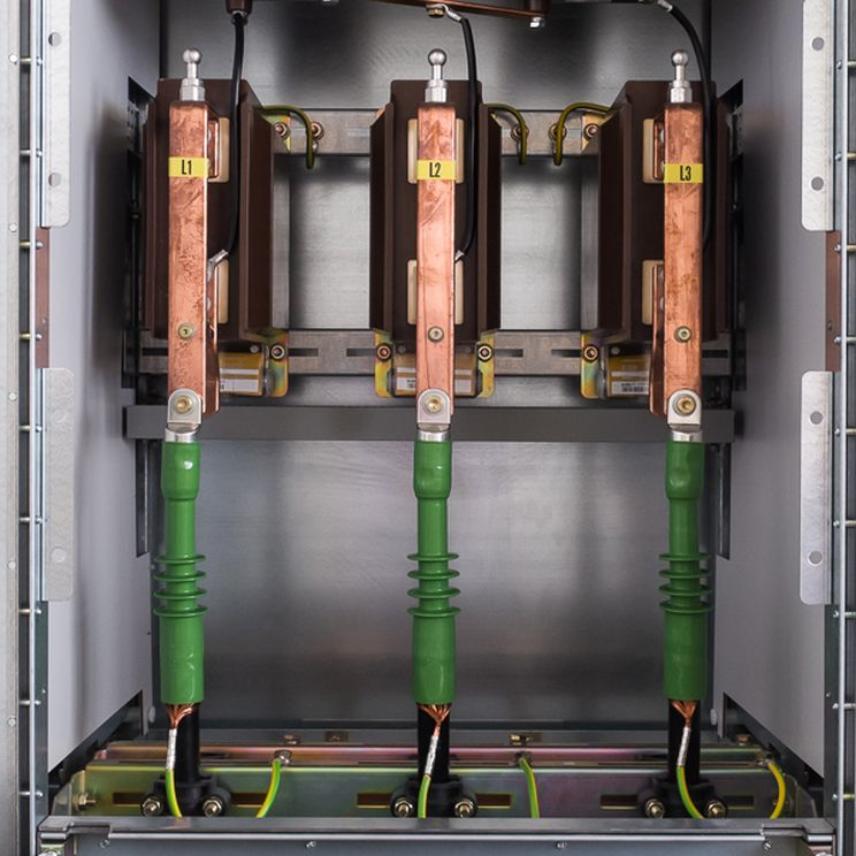

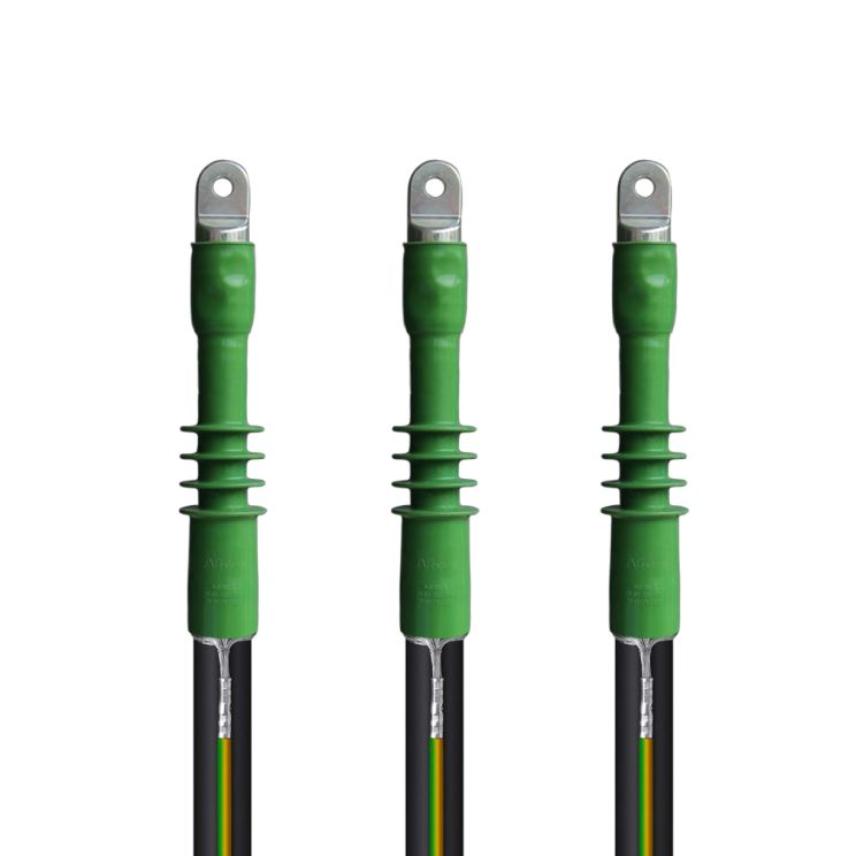

AIS - Innenraum-Aufschiebeendverschluss, Silikon, bis 24 kV

1. Längswasserdichter Schraubkabelschuh
2. Integrierte Kabelschuhabdeckung
3. Elastischer Silikonkörper, gewährleistet auch nach Lastwechseln einwandfreien Sitz auf der Ader
4. Integrierter Steuertrichter aus leitfähigem Silikon
5. Erdkabelschuh
6. Schrumpfschlauch
7. Aufteilungsschrumpfkappe

• 3 Endverschlusskörper
• 3 Schraubkabelschuhe für den Leiter
• 3 Schraubkabelschuhe für den Schirm
• Montageanweisung
• Silikonfett
• Montagekleinmaterial
• Bei 300 mm² Anwendung zusätzliches Abdichtelement

Tabelle 1 - Zuordnung und Abmessungen AIS

Tabelle 2 - Artikelnummern

Bei Bestellung die Artikelnummer angeben (siehe Tabelle).

Bestellbeispiel:
1 Satz AIS 20 für 12/20 kV, für 70-240 mm² mit Schraubkabelschuh (Laschenbohrung Ø 13 mm).
Bestellen Sie laut Tabelle 2: 1 Satz AIS 20 unter der Artikelnummer 500027.


Anmerkung:
Die Zuordnung gilt nur für VPE-isolierte Kabel (Abmessungen nach DIN VDE 0276-620) mit abschälbaren Leitschichten und mehrdrähtigen Leitern. Bei anderen Kabelaufbauten bitten wir um Werksrückfrage.


³⁾ Bei dem angegebenen Durchmesser handelt es sich um ein Formmaß. Abhängig vom verwendeten Leiterquerschnitt des Kabels kann eine Toleranz von bis zu +5 mm auftreten.
⁴⁾ Wird mit zusätzlichem Abdichtelement geliefert.

Die angegebenen Daten wurden gewissenhaft ermittelt, befreien Sie aber nicht von der eigenen Prüfung der von uns gelieferten Produkte auf ihre Eignung für die beabsichtigten Zwecke. Dem aktuellen Stand der Technik folgend, behalten wir uns vor, Änderungen an Kennwerten und Leistungsmerkmalen vorzunehmen. Die Verarbeitung und Anwendung der Produkte erfolgen außerhalb unserer Kontrollmöglichkeit und liegen daher ausschließlich in Ihrem Verantwortungsbereich.

Unsere Erzeugnisse entsprechen den einschlägigen VDE-Bestimmungen, bzw. - soweit erschienen - den entsprechenden DIN-Blättern und IEC-Empfehlungen.

Achtung: Vor Ersteinsatz unbedingt Rücksprache mit dem Hersteller halten.

Die im Katalog beschriebenen Produkte sind für den Anschluss von Energieleiterkabeln (Klasse 1 & 2) der Leiterbauformen rund-eindrähtig (RE) und rund-mehrdrähtig (RM), sektor-eindrähtig (SE) und sektor-mehrdrähtig (SM) sowie rund-mehrdrähtig-verdichtet (RMV) ausschließlich auf blanken Leitern vorgesehen. Leiterfüllmaterialien wie Quellbänder, Puder oder Ähnliches sind vor der Montage vollständig zu entfernen. Die Prüfung der Verwendbarkeit auf Grundlage der tatsächlich vorliegenden Leiterabmessung, obliegt im Einzelfall dem Anwender. Dies gilt auch für die Verwendung der Produkte beim Einsatz flexibler Leiter (Klasse 5 & 6).

Montage mit Schlagschrauber: Nur die von Nexans freigegebenen Schlagschrauber verwenden! In Abhängigkeit von unterschiedlichem Leitermaterial bzw. unterschiedlicher Leiterkonstruktion können sich Abweichungen von den Prüfwerten nach IEC 61238-1 ergeben. Einsatz feindrähtiger Leiter nur nach Rücksprache mit Nexans Power Accessories Germany GmbH.
