AIN - Innenraum-Aufschiebeendverschluss, Silikon, bis 42 kV

1. Längswasserdichter Schraub- oder Presskabelschuh
2. Silikonschlauch oder Kappe als zusätzliche Abdichtung des Übergangs zum Kabelschuh des Endverschlusses bei Verwendung von Schraubkabelschuhen
3. Elastischer Silikonkörper, gewährleistet auch nach Lastwechseln einwandfreien Sitz auf der Ader
4. Integrierter Steuertrichter aus leitfähigem Silikon
5. Erdkabelschuh
6. Schrumpfschlauch
7. Aufteilungsschrumpfkappe

3 Endverschlusskörper
3 Schraub- oder Presskabelschuhe für den Leiter
3 Schraub- oder Presskabelschuhe für den Schirm
Montageanweisung
Silikonfett
Montagekleinmaterial

Tabelle 1 - Zuordnung und Abmessungen AIN

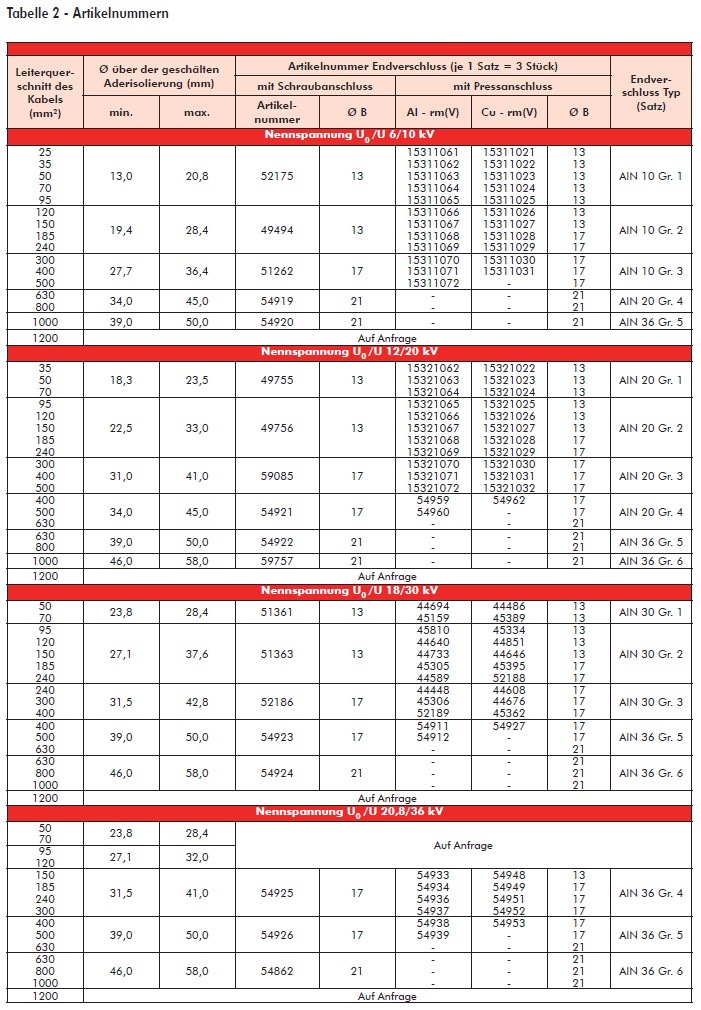

Tabelle 2 - Artikelnummern AIN

Bei Bestellung die Artikelnummer angeben (siehe Tabelle).

Bestellbeispiel
1 Satz AIN 20 für 12/20 kV, für 95-240 mm² mit Schraubkabelschuh (Laschenbohrung Ø 13 mm).
Bestellen Sie laut Tabelle 2: 1 Satz - AIN 20 Gr. 2 unter der Artikelnummer 49756.

Anmerkung:

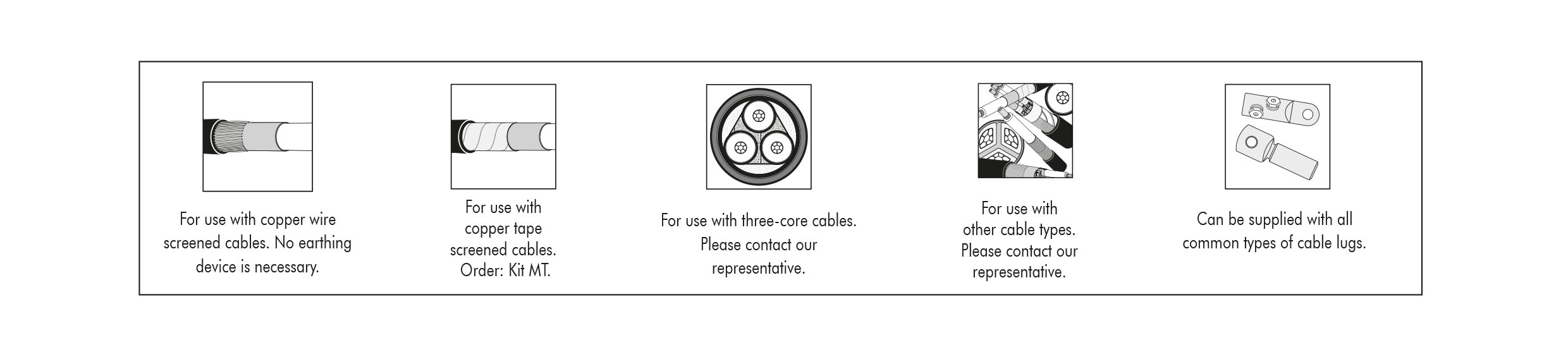

Die Zuordnung gilt nur für VPE- isolierte Kabel (Abmessungen nach DIN VDE 0276-620) mit abschälbaren Leitschichten. Bei anderen Kabelaufbauten bitten wir um Werksrückfrage.


²⁾ Da die Abmessungen für Kabel der Spannungsebene 20,8/36 (42) kV noch nicht standardisiert sind, sind die in der Tabelle angegebenen Leiterquerschnitte und deren Zuordnung der Durchmesser über Isolierung nur als Richtwerte zu betrachten.
Bei der Garnituren-Bestellung für diese Kabel bitten wir Sie, den überprüften Durchmesser über Aderisolierung mit anzugeben.


Die angegebenen Daten wurden gewissenhaft ermittelt, befreien Sie aber nicht von der eigenen Prüfung der von uns gelieferten Produkte auf ihre Eignung für die beabsichtigten Zwecke. Dem aktuellen Stand der Technik folgend, behalten wir uns vor, Änderungen an Kennwerten und Leistungsmerkmalen vorzunehmen. Die Verarbeitung und Anwendung der Produkte erfolgen außerhalb unserer Kontrollmöglichkeit und liegen daher ausschließlich in Ihrem Verantwortungsbereich.

Unsere Erzeugnisse entsprechen den einschlägigen VDE-Bestimmungen, bzw. - soweit erschienen - den entsprechenden DIN-Blättern und IEC-Empfehlungen.

Achtung: Vor Ersteinsatz unbedingt Rücksprache mit dem Hersteller halten.

Die im Katalog beschriebenen Produkte sind für den Anschluss von Energieleiterkabeln (Klasse 1 & 2) der Leiterbauformen rund-eindrähtig (RE) und rund-mehrdrähtig (RM), sektor-eindrähtig (SE) und sektor-mehrdrähtig (SM) sowie rund-mehrdrähtig-verdichtet (RMV) ausschließlich auf blanken Leitern vorgesehen. Leiterfüllmaterialien wie Quellbänder, Puder oder Ähnliches sind vor der Montage vollständig zu entfernen. Die Prüfung der Verwendbarkeit auf Grundlage der tatsächlich vorliegenden Leiterabmessung, obliegt im Einzelfall dem Anwender. Dies gilt auch für die Verwendung der Produkte beim Einsatz flexibler Leiter (Klasse 5 & 6).

Montage mit Schlagschrauber: Nur die von Nexans freigegebenen Schlagschrauber verwenden! In Abhängigkeit von unterschiedlichem Leitermaterial bzw. unterschiedlicher Leiterkonstruktion können sich Abweichungen von den Prüfwerten nach IEC 61238-1 ergeben. Einsatz feindrähtiger Leiter nur nach Rücksprache mit Nexans Power Accessories Germany GmbH.
