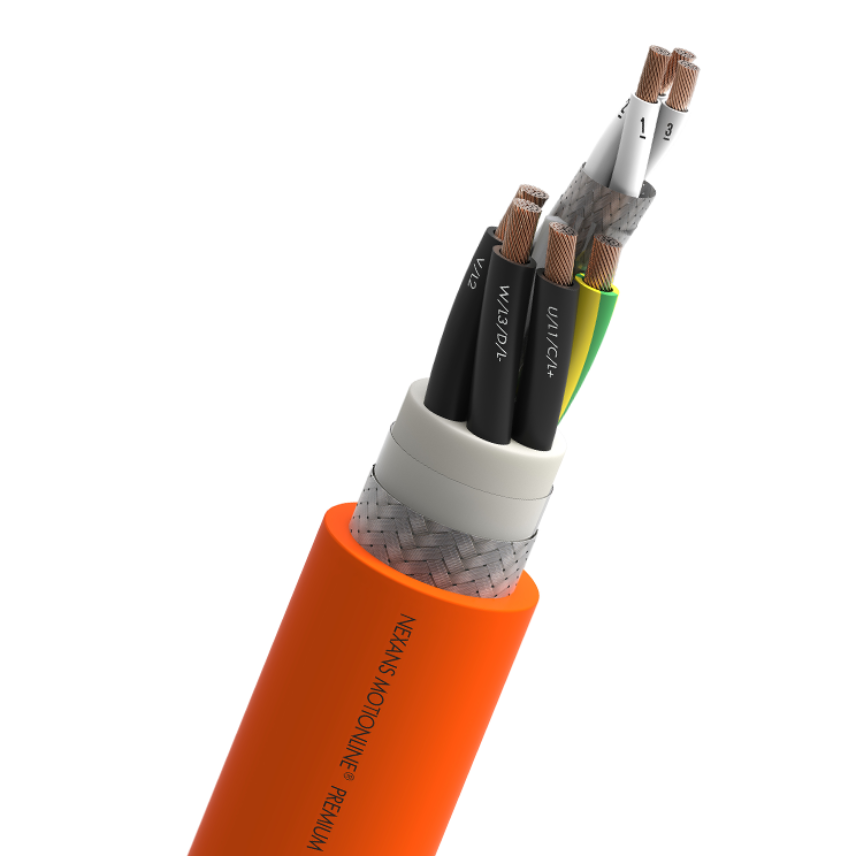

SERVO CABLES WITH INNER JACKET ACC. TO SEW® STANDARD (4G1,5+(3x1,0)C)C

Beschreibung

Beschreibung

Normen

  • Produkt
    UL and CSA approval

Servoleitungen mit Steuerdreier für extrem dynamische Anwendungen; PUR-Mantel, TPE-Innenmantel, geschirmt, öl- und kühlmittelbeständig, kerbzäh, flammwidrig, hydrolyse und mikrobenbeständig, PVC- und halogenfrei.

Eigenschaften

Eigenschaften

Konstruktionsmerkmale

Konstruktionsmerkmale

Leitungsaufbau
(4G1.5+(3x1.0)C)C
Leitermaterial
Blanker, biegefester Kupferlitzenleiter
Isolierung
TPM mit besonders niedriger Kapazität
Verseilung
Leistungsadern mit Steuerdreier und Füllern verseilt
Insulation colour
Power: U/L1/C/L+ // V/L2 // W/L3/D/L- // Ye/Gn Control triple: black cores, white numbered 1-2-3
Innenmantel
TPE-Mischung, optimiert für den Einsatz in Schleppketten
Einzeln geschirmt
Elementschirm: Verzinntes Kupfergeflecht, Bedeckung ≥ 85%
Schirm
Verzinntes Kupfergeflecht, Bedeckung ≥ 85%
Außenmantel
PUR
Mantelfarbe
Orange RAL 2003
Halogenfrei
-

Abmessungsmerkmale

Abmessungsmerkmale

Aussendurchmesser
12,7 mm
Kupferzahl
139 kg/km
Nettogewicht ca.
234 kg/km

Elektrische Eigenschaften

Elektrische Eigenschaften

Rated Voltage Uo/U
0.6/1 kV
Prüfspannung
4000 V

Mechanische Eigenschaften

Mechanische Eigenschaften

Biegezyklen
5 Mio.
Übertragungsgeschwindigkeit
300 m/min
Maximum acceleration
50 m/s²

Anwendungsmerkmale

Anwendungsmerkmale

Einsatzbereich
Dynamic
Minimaler Biegeradius bewegt
7,5 (xD)
Betriebstemperatur
-30 ... 80 °C
Lagertemperatur, Bereich
-50 ... 80 °C
Flammwidrig
IEC 60332-1-2; UL 1581 FT1
Ölbeständig
DIN EN 50363-10-2 & DIN EN 60811-404
