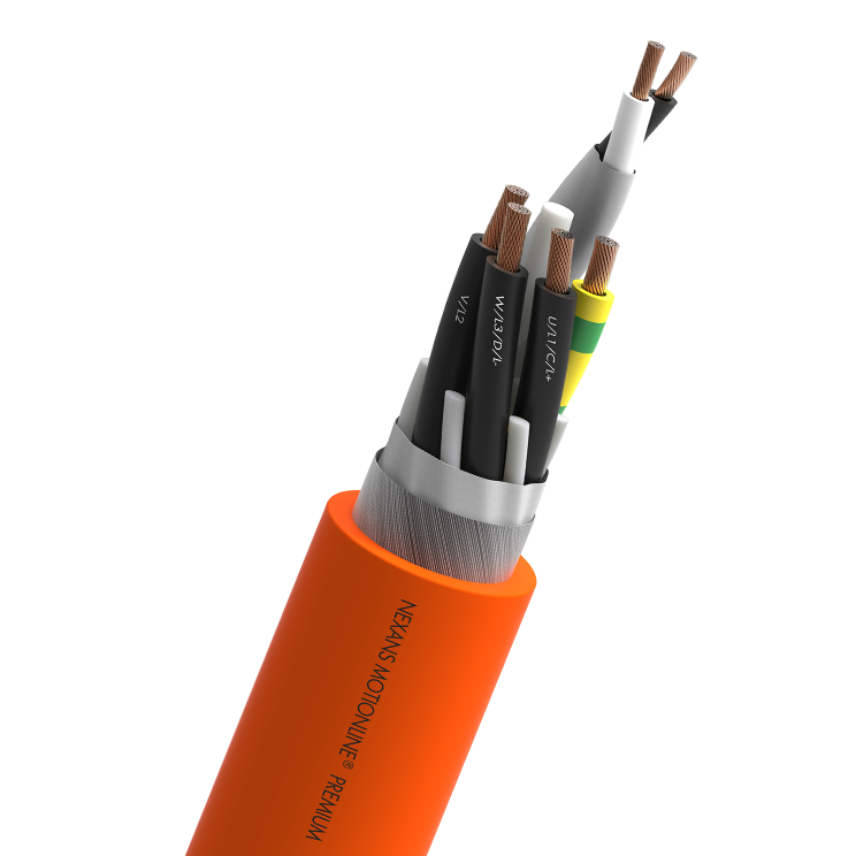

SERVO CABLES FOR ROBOT APPLICATION (4x1,0+2x(2x0,75)StC)D

Beschreibung

Beschreibung

Normen

  • Produkt
    UL and CSA approval

Motorleitungen für extreme Torsionsanwendungen; PUR-Mantel, TPM-Isolation, geschirmt, öl- und
kühlmittelbeständig, kerbzäh, flammwidrig, hydrolyse und mikrobenbeständig, PVC- und halogenfrei.

Eigenschaften

Eigenschaften

Konstruktionsmerkmale

Konstruktionsmerkmale

Leitermaterial
Blanker, biegefester Kupferlitzenleiter
Isolierung
TPM mit besonders niedriger Kapazität
Verseilung
Leistungsadern und Paar mit Füllern verseilt und bandiert
Leitungsaufbau
(4x1,0+2x(2x0,75)StC)D
Schirm
Verzinnte Kupferumseilung, Bedeckung ≥ 90%
Außenmantel
PUR
Mantelfarbe
Orange RAL 2003
Halogenfrei
Ja

Abmessungsmerkmale

Abmessungsmerkmale

Aussendurchmesser
12,5 mm
Kupferzahl
138 kg/km
Nettogewicht ca.
212 kg/km

Elektrische Eigenschaften

Elektrische Eigenschaften

Rated Voltage Uo/U
0.6/1 kV
Prüfspannung
4000 V

Mechanische Eigenschaften

Mechanische Eigenschaften

Torsion test max. +/- 4 turns for 10 meters
180°/m
Biegezyklen
5 Mio.
Übertragungsgeschwindigkeit
180° / s

Anwendungsmerkmale

Anwendungsmerkmale

Einsatzbereich
Dynamic
Betriebstemperatur
-30 ... 80 °C
Lagertemperatur, Bereich
-40 ... 80 °C
Flammwidrig
IEC 60332-1-2; UL 1581 FT1
Ölbeständig
DIN EN 50363-10-2 & DIN EN 60811-404
