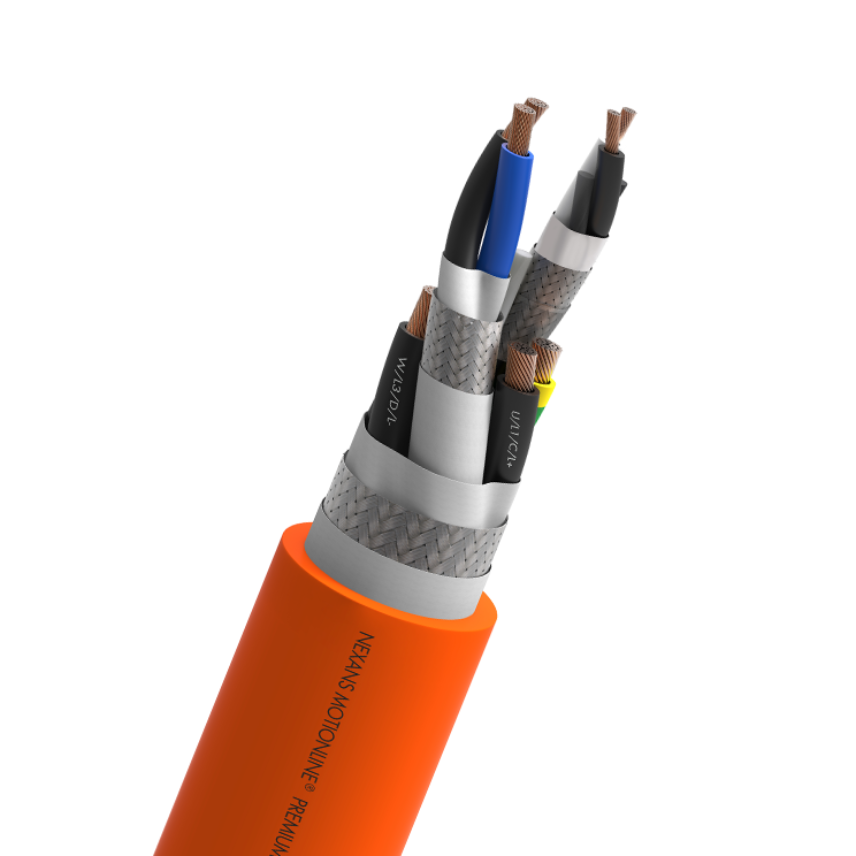

HYBRID CABLE DSL PUR (4G6.0+(2x1.50)C+(2xAWG22)C)C
HYBRID CABLE DSL PUR (4G6.0+(2x1.50)C+(2xAWG22)C)C
For extremely dynamic application MOTIONLINE® PREMIUM
Mehr lesen- Nexans ref. : 13-DSL09Z08P-A1
Beschreibung
Beschreibung
Normen
-
ProduktUL and CSA approval
Hybrid cable according with DSL standard for extremely dynamic application, PUR jacket shielded, oil resistant, flame retardant, halogen free
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leitungsaufbau
(4G6.0+(2x1.50)C+(2xAWG22)C)C
Leitermaterial
Kupfer, blank
Isolierung
Polypropylene
Insulation colour
DSL: Blue-White; Signal: Black num. 5 + Black num. 6; Power: Black num. 1-3 + Y/G
Verseilung
Leistungsadern mit Steueradern und Füllern verseilt
Shielding
Verzinntes Kupfergeflecht, Bedeckung ≥ 85%
Außenmantel
PUR
Mantelfarbe
Orange RAL 2003
Halogenfrei
Ja
Abmessungsmerkmale
Abmessungsmerkmale
Aussendurchmesser
18 mm
Kupferzahl
375 kg/km
Nettogewicht ca.
555 kg/km
Elektrische Eigenschaften
Elektrische Eigenschaften
Rated Voltage Uo/U
0.6/1 kV
Prüfspannung
4000 V
Mechanische Eigenschaften
Mechanische Eigenschaften
Biegezyklen
10 Mio.
Übertragungsgeschwindigkeit
300 m/min
Maximum acceleration
50 m/s²
Anwendungsmerkmale
Anwendungsmerkmale
Einsatzbereich
Dynamic
Minimaler Biegeradius bewegt
7,5 (xD)
Betriebstemperatur
-30 ... 80 °C
Lagertemperatur, Bereich
-50 ... 80 °C
Ölbeständig
EN 50363-10-2
Flammwidrig
IEC/EN 60332-1-2; FT1; UL 1581 FT1
Silikonfrei
ja
